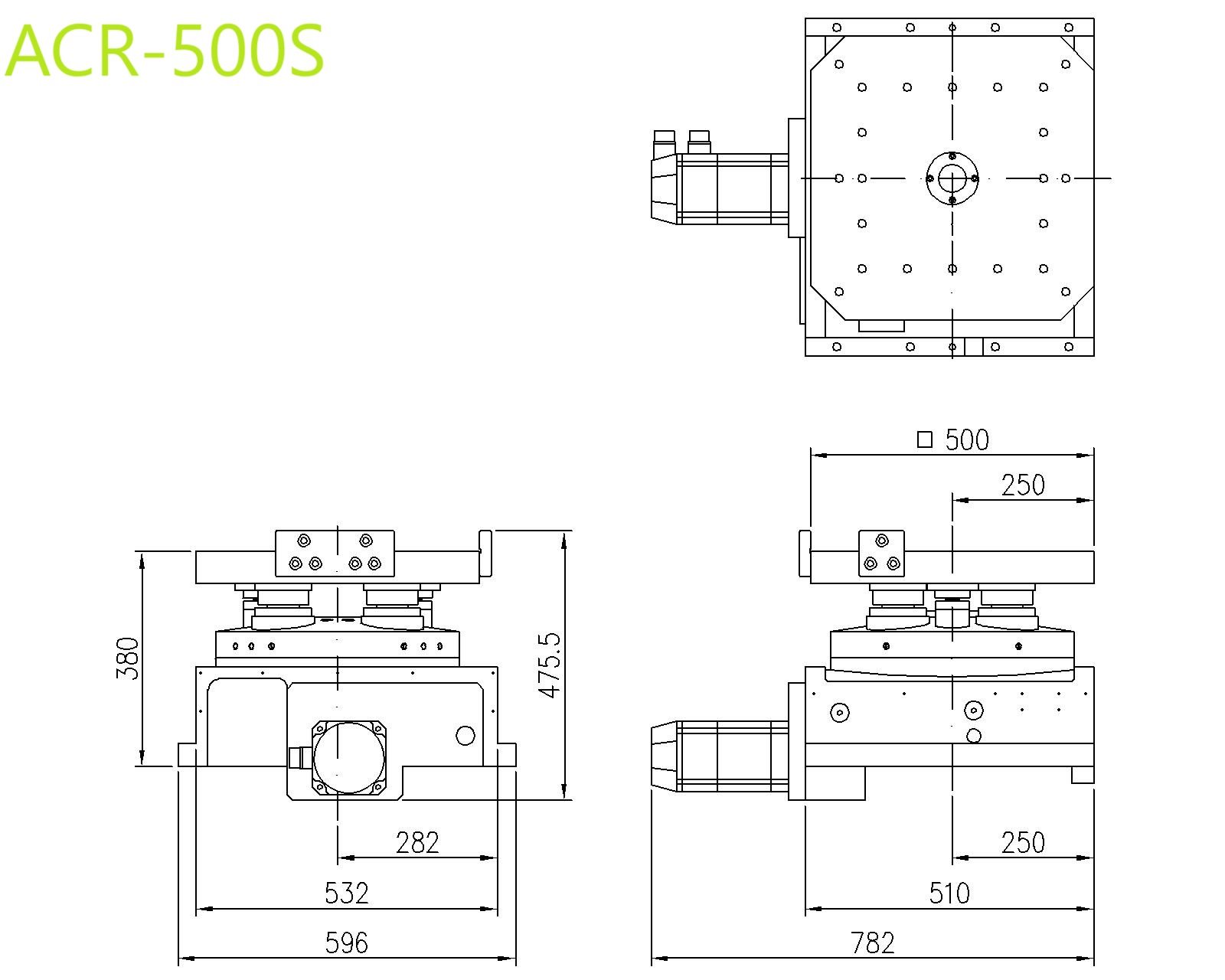

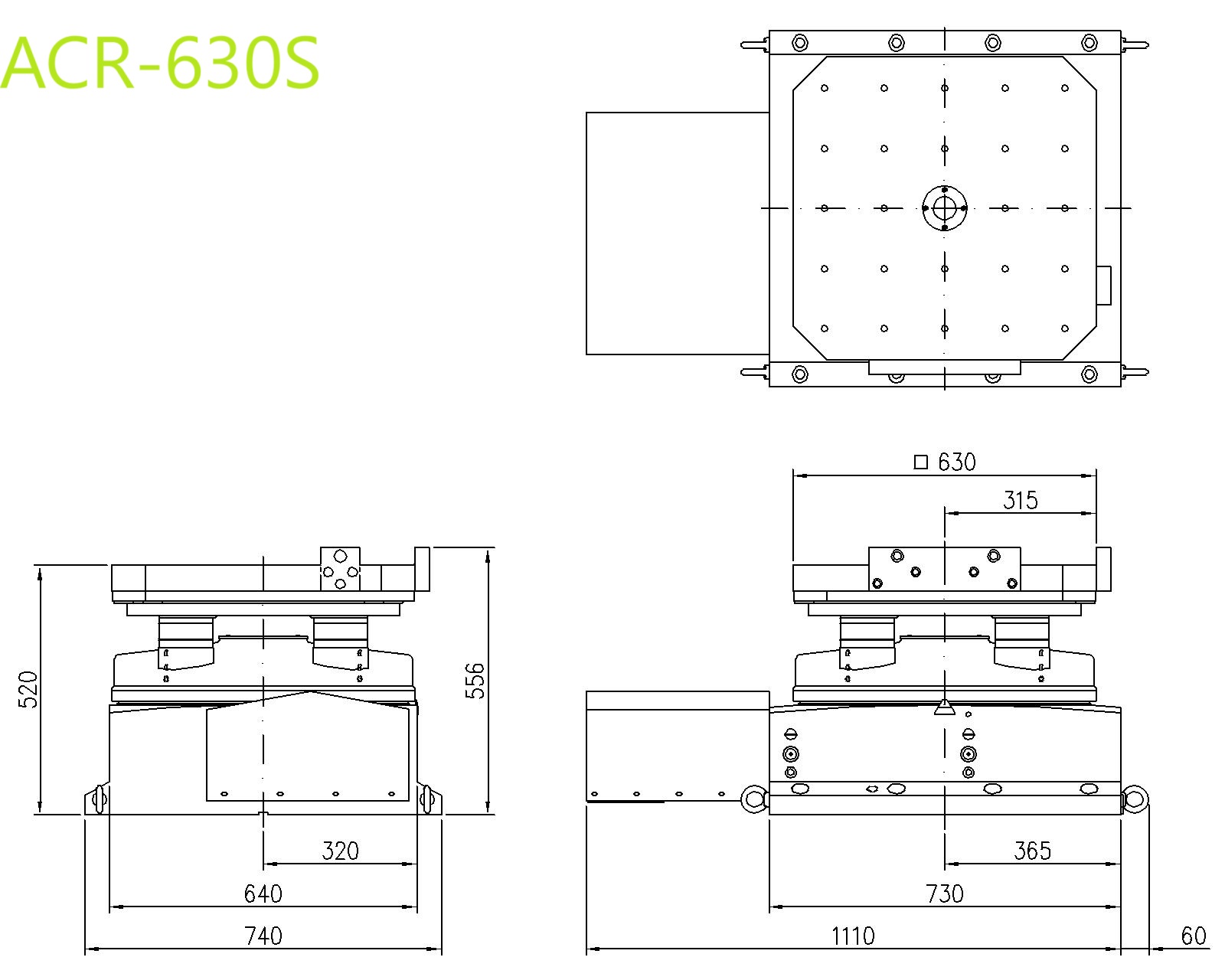

| 规格/型号 | 单位 | ACR-400S | ACR-500S | ACR-630S | ||
|---|---|---|---|---|---|---|
| 托盘夹持形式 | 定位锥 | 定位锥 | 定位锥 | |||
| 小設定单位 | deg. | 0.001° | 0.001° | 0.001° | ||
| 旋台尺寸 | mm | 400x400 | 500x500 | 630x630 | ||
| 总高度 | mm | 375 | 380 | 520 | ||
| 中心孔直径 | mm | ?40H7 | ?50H7 | ?50H7 | ||
| 工作台T型槽宽 / 螺丝孔 | mm | 14H7/M12xP1.75 | 18H7/M16xP2.0 | 18H7/M16xP2.0 | ||
| 分割精度 | sec. | 15"(*) | 15"(*) | 15"(*) | ||
| 重覆精度 | sec. | 4" | 4" | 4" | ||
| 刹车使用压力 | kg/cm2 | 35 | 35 | 35 | ||
| 刹车锁紧扭力 | N (kgf) | 2744(280) | 2744(280) | 4116(420) | ||
| 工作台下拉使用压力 | kg/cm2 | 50 | 50 | 50 | ||
| 工作台下拉锁紧力 | N.m (kgf.m) | 22050(2250) | 22050(2250) | 364560(3750) | ||
| 容許旋转扭矩 | N.m (kgf.m) | 764(78) | 2450(250) | 4116(420) | ||
|
伺服马达 (品牌可依需求指定) |
FANUC | αiF 8 | αiF 12 | αiF 22 | ||
| MITSUBISHI | HF/HG-154S | HF/HG-204S | HF/HG-354S | |||
| SIEMENS | 1FK7063 | 1FK7083 | 1FK7101 | |||
| HEIDENHAIN | QSY116E | QSY155B | QSY155D | |||
| 总減速比 | 1/180 | 1/180 | 1/180 | |||
| 盘面更高转數 | r.p.m | 16.6 | 16.6 | 16.6 | ||
|
容許工件載重 |
臥式安裝時 | kg | 400 | 600 | 1250 | |
|
容許切削负载力矩 (转盘夹紧時) |
F 軸向力 | N (kgf) | 13230(1350) | 16660(1700) | 19600(2000) | |
| FxL径向力 | N.m (kgf.m) | 2744(280) | 5292(540) | 7448(760) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 4900(500) | 6860(700) | 9604(980) | ||
| 容許负载慣性矩 | J=W.D2/8 |
kg.m2 (kg.cm.sec2 ) |
10(102) | 18.7(255) | 62(633) | |
| 旋台重量 (不含伺服马达) | kg | 462 | 520 | 960 | ||
